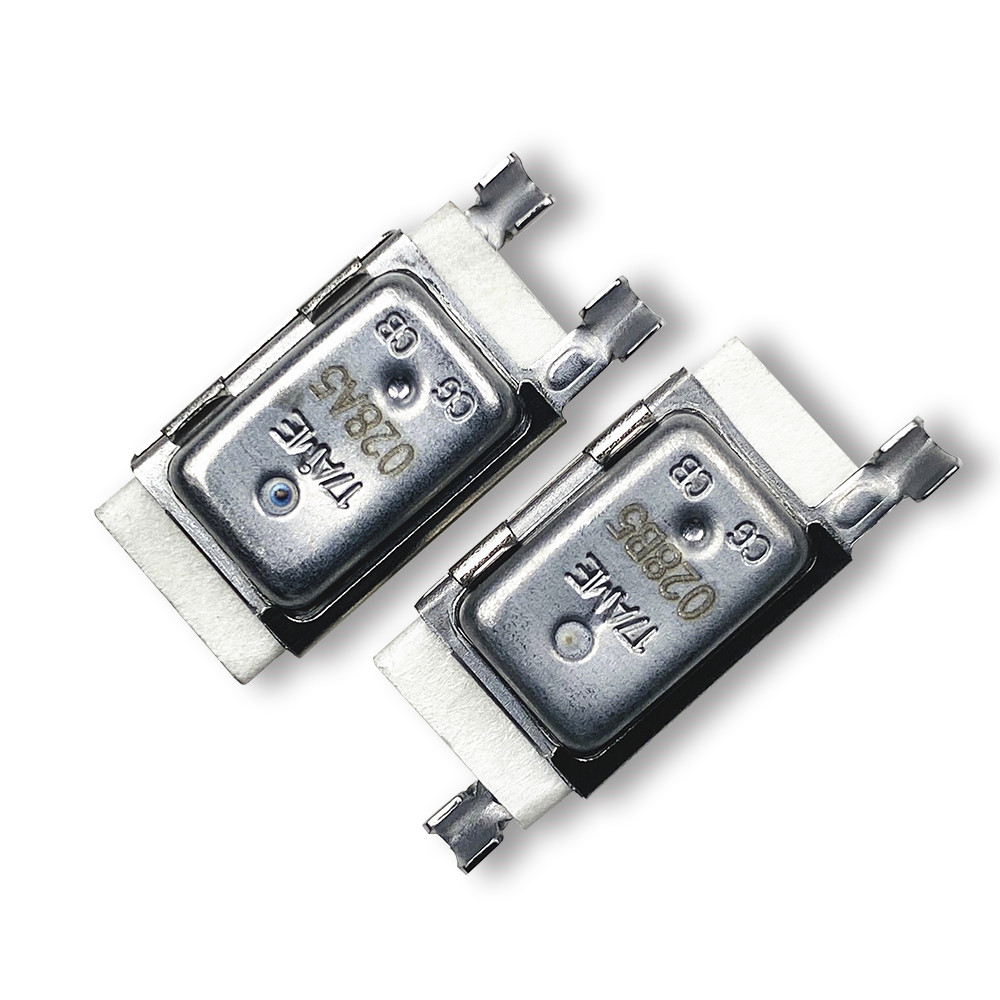

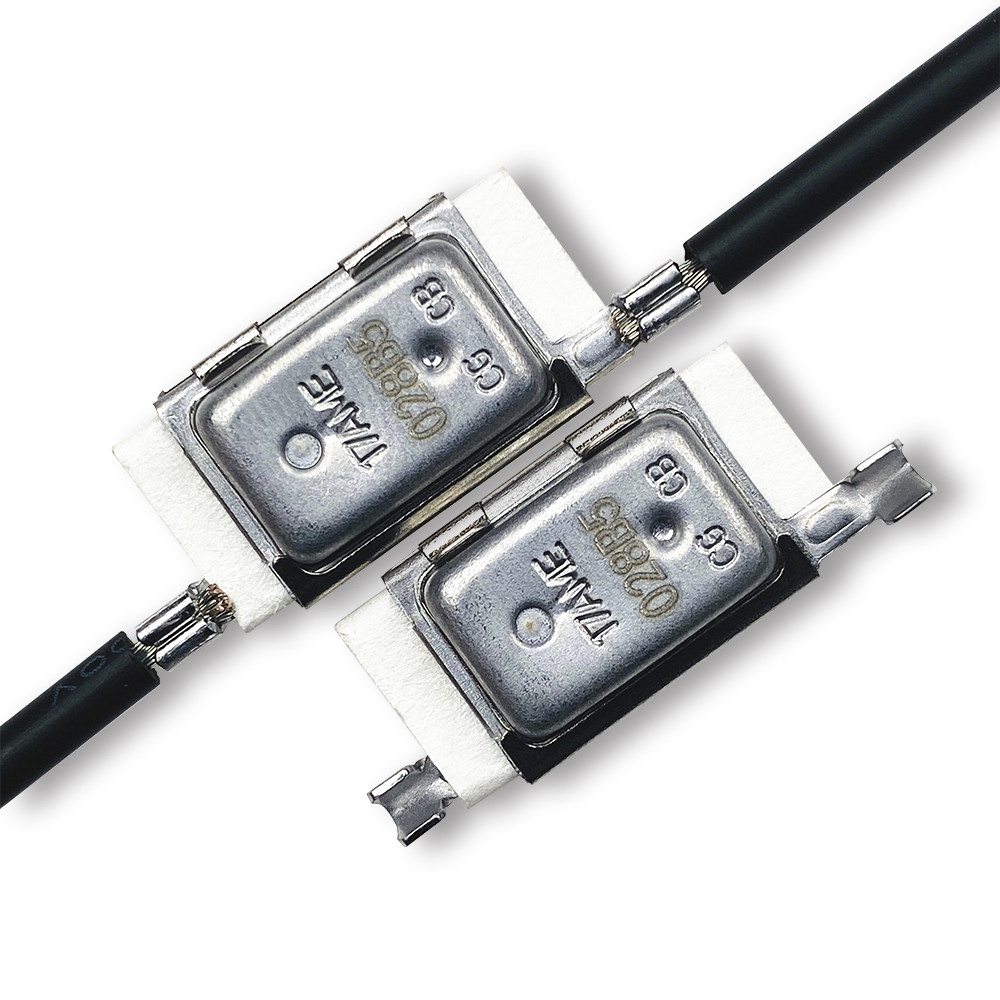

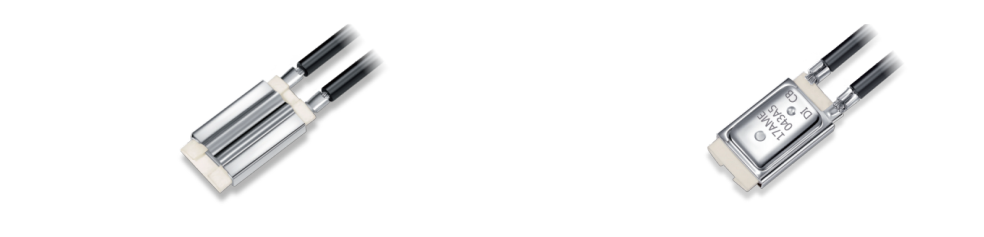

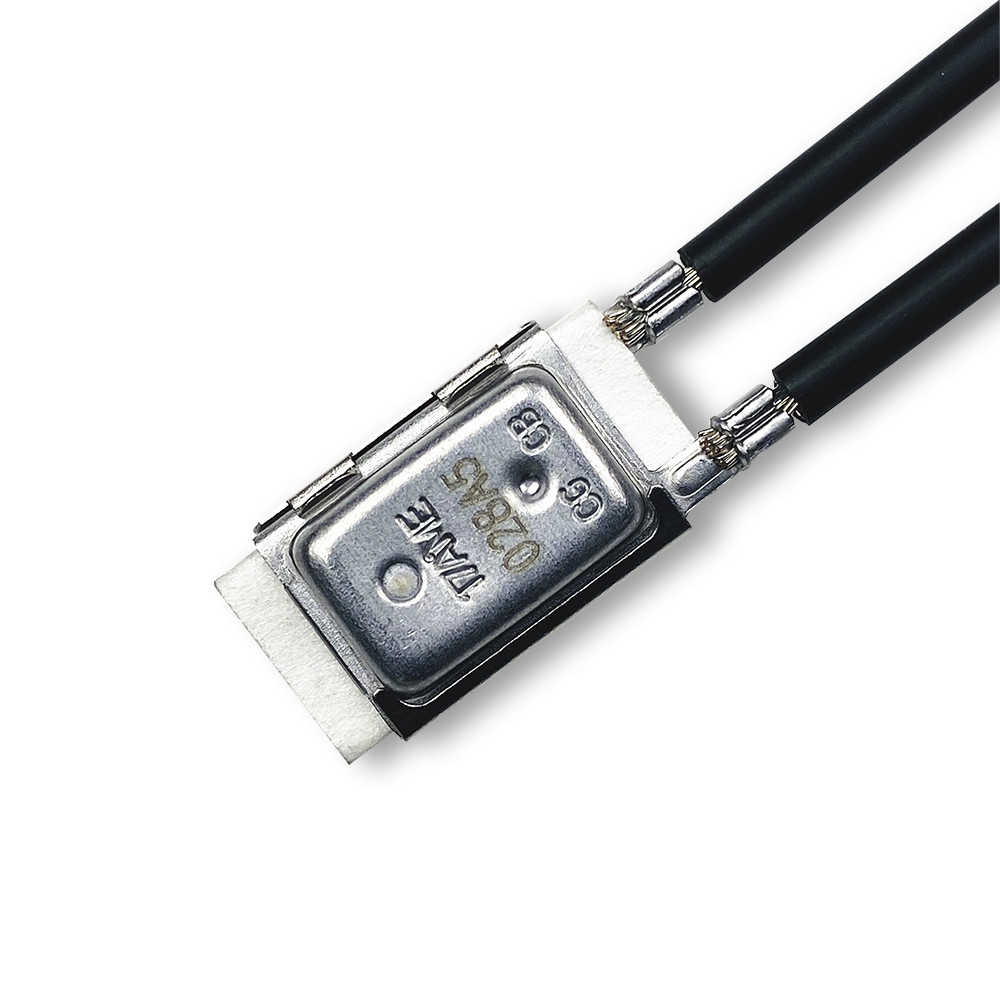

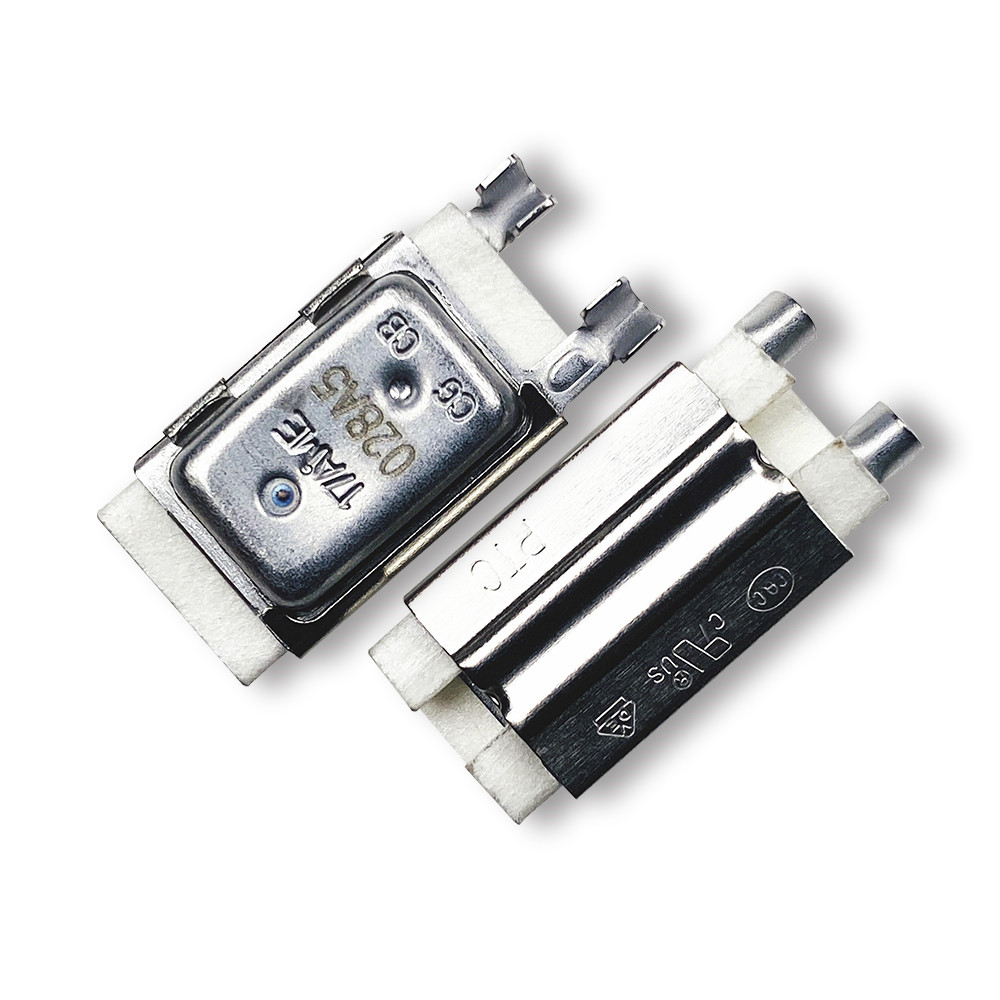

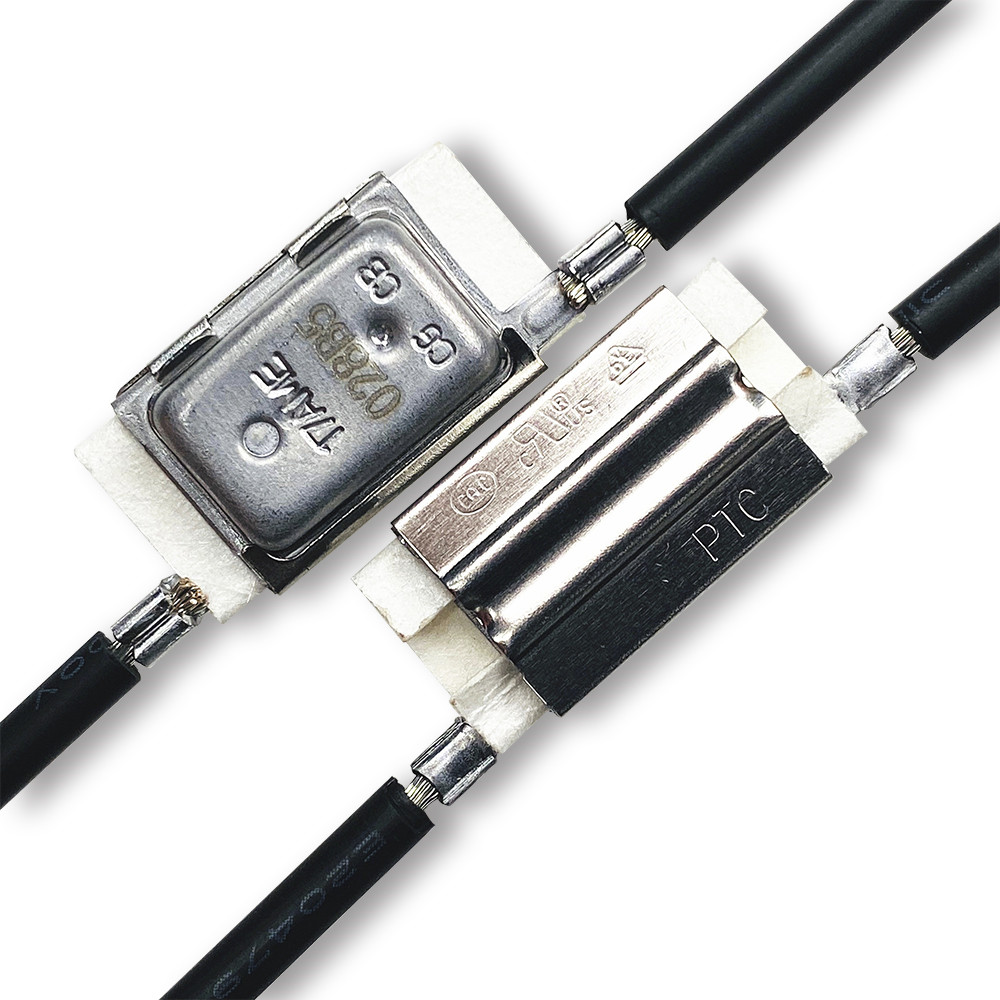

17AME+PTC 断电复位保护器
产品特性
具有断电保护、延时保护功能；
更高的可靠安全性能；
更适合于电机的异常保护；
套管密封，可防止绝缘漆之类物质浸入。
工作原理

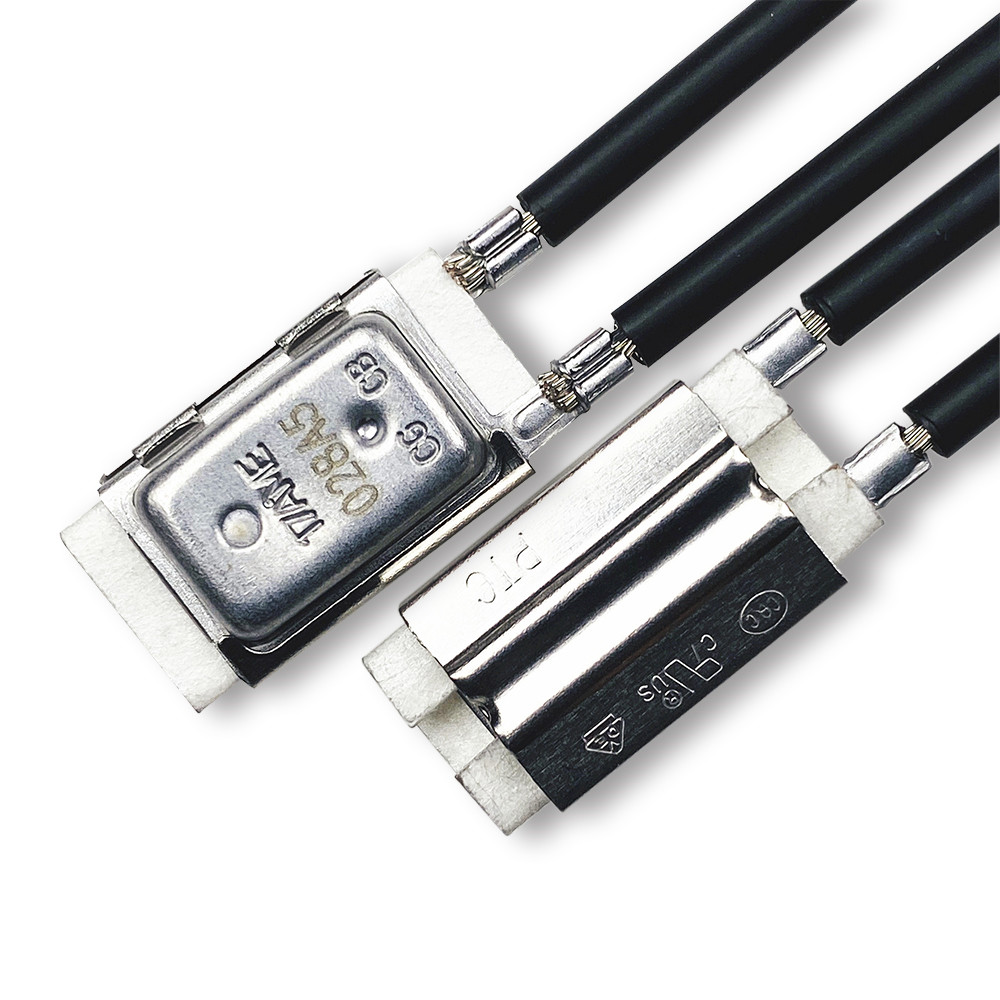

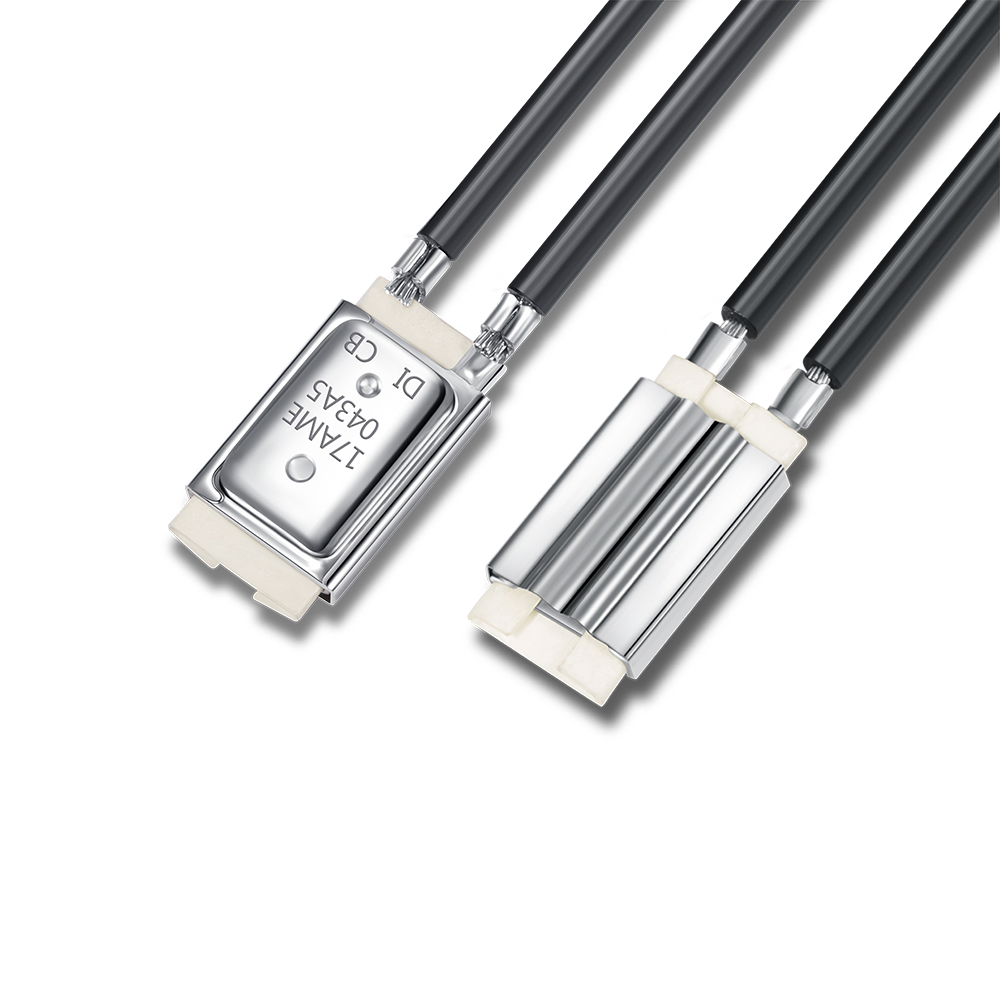

17AME热保护器与PTC形成并联电路，然后与负载(马达)串联，负载正常运行时 PTC不会产生高温。

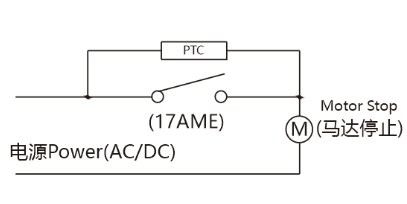

当负载异常时产生的高温或大电流会使 17AME热保护器断路，此时 PTC元件会产生高温及高阻值(PTC的高温会使17AME热保护器一直保持于断路状态)，负载停止运行。
当电源被手动断开后，PTC开始降温，经过一定时间降温后17AME保护器自动复位，再次接通电源，负载运转。
电气规格
|
CG |
250VAC / 10A, 125VAC / 20A, 24VDC / 20A |
|
DI |
250VAC / 15A, 125VAC / 25A, 24VDC / 25A |
|
TD |
250VAC / 20A, 125VAC / 30A, 24VDC / 30A |
|
MP |
250VAC / 15A, 125VAC / 25A, 24VDC / 25A |
动作温度允差
|
代码 |
允差 |
|
5 |
±5℃ |
|
3 |
±3℃ |
温度范围及公差
| 动作温度范围 | 55℃~180℃ |
| 动作温度公差 | ±3℃，±5℃ |
温度代码
|
代码 |
OFF温度 (℃) |
ON温度(℃) |
|
018 |
55 |
38 |
|
019 |
60 |
40 |
|
020 |
65 |
45 |
|
021 |
70 |
50 |
|
022 |
75 |
55 |
|
023 |
80 |
57 |
|
024 |
85 |
60 |
|
025 |
90 |
62 |
|
026 |
95 |
65 |
|
027 |
100 |
67 |
|
028 |
105 |
70 |
|
029 |
110 |
72 |
|
030 |
115 |
75 |
|
031 |
120 |
78 |
|
032 |
125 |
82 |
|
033 |
130 |
85 |
|
034 |
135 |
90 |
|
035 |
140 |
93 |
|
036 |
145 |
95 |
|
037 |
150 |
100 |
|
038 |
155 |
102 |
|
039 |
160 |
105 |
|
040 |
165 |
110 |
|
041 |
170 |
115 |
|
042 |
175 |
118 |
|
043 |
180 |
120 |
应用范围
吸尘器、粉碎机、搅拌机、割草机
电动工具、扫雪机
家用电器、发热电器

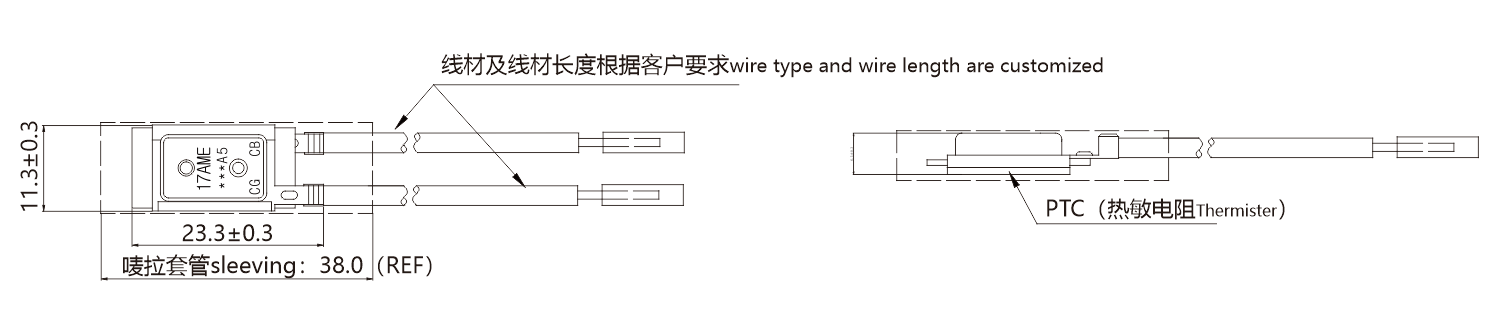

尺寸图
