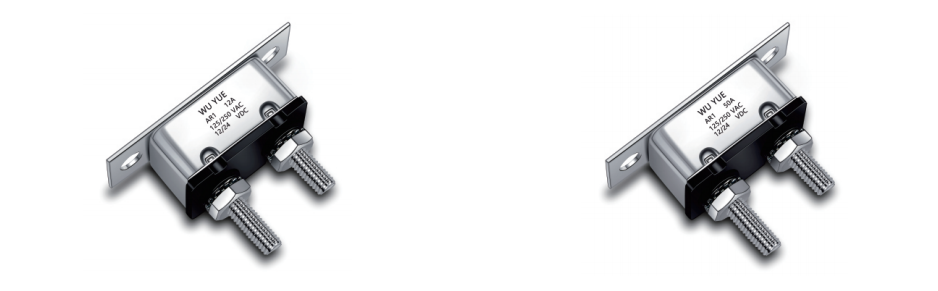

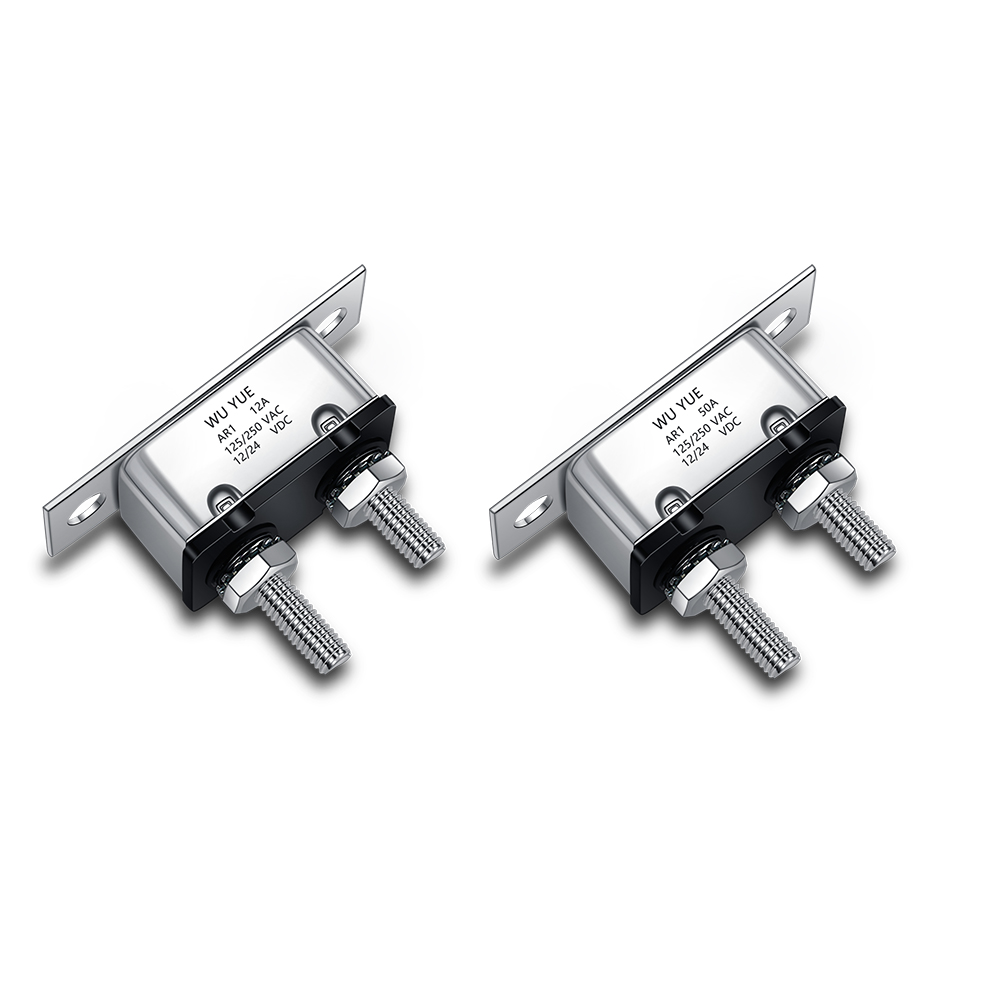

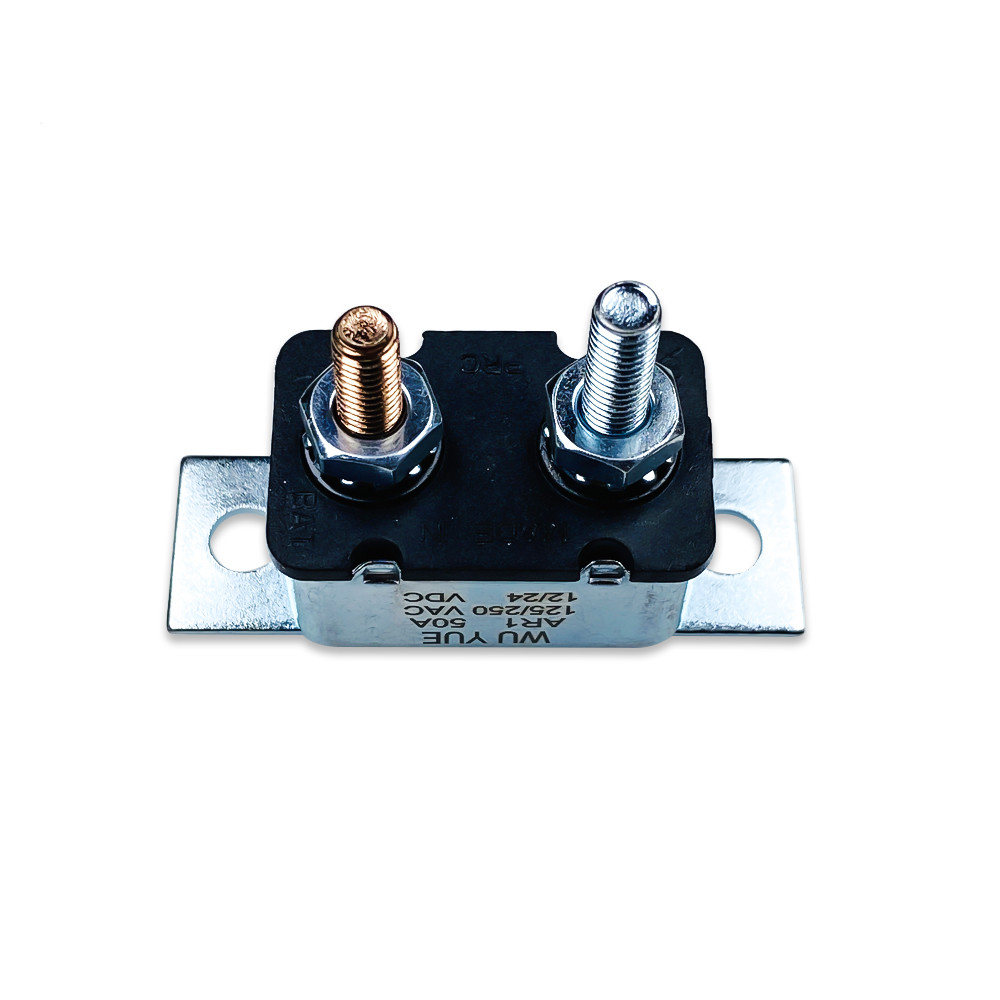

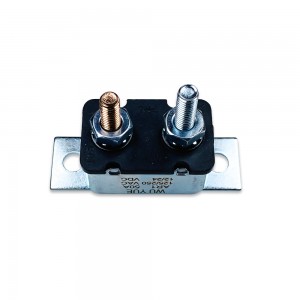

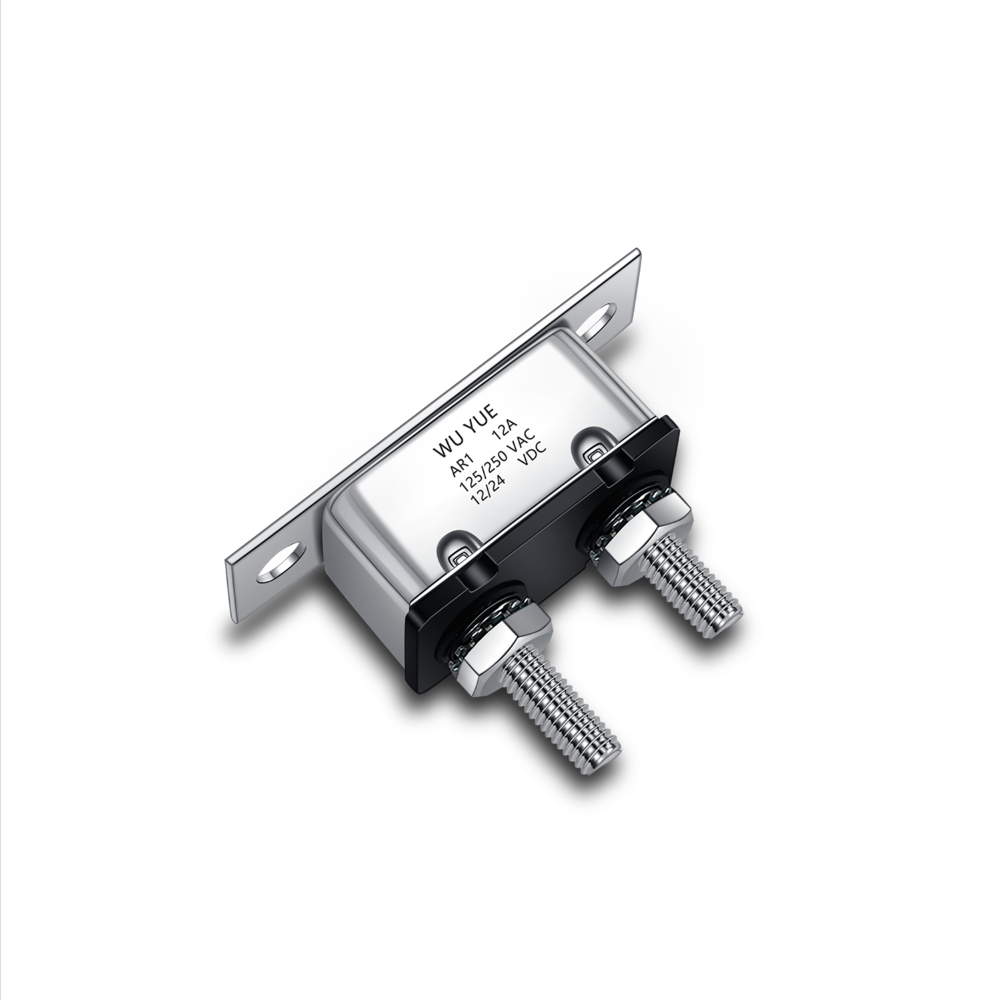

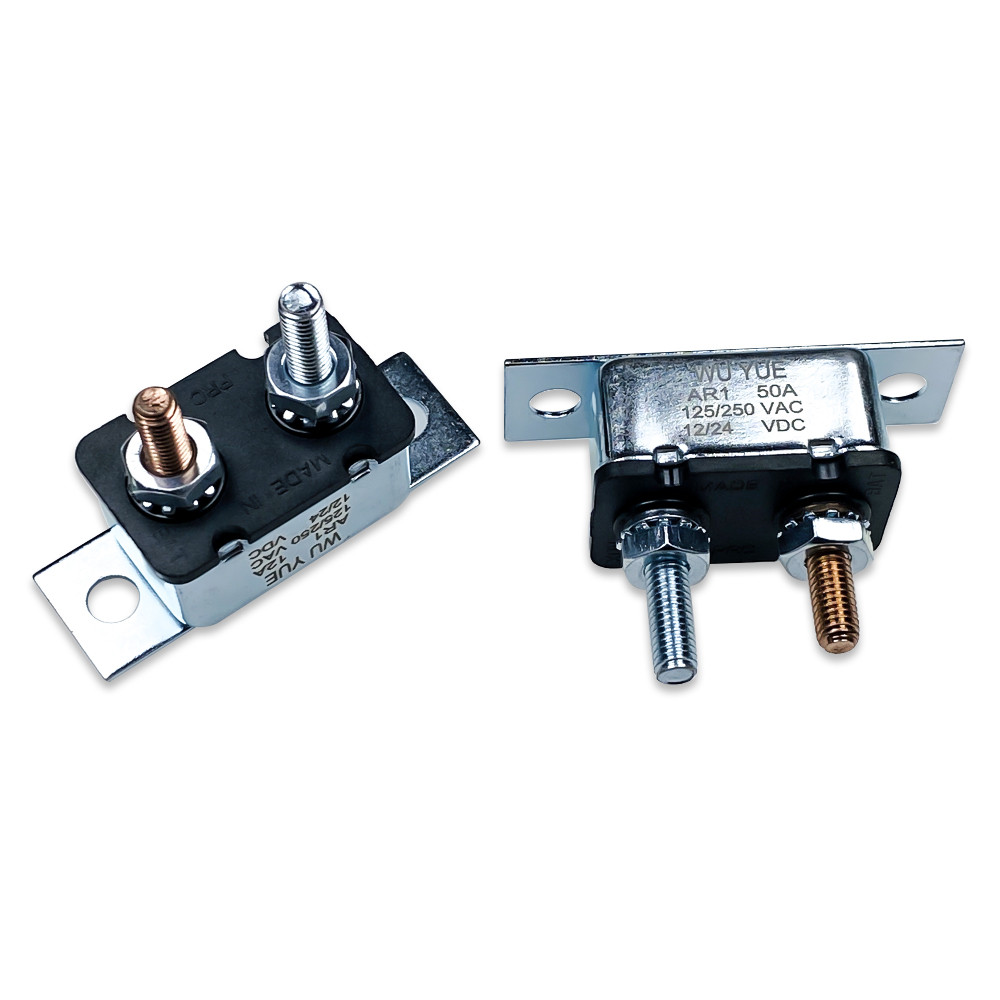

AR1 系列过载保护器
额定电流：3A~50A
额定电压：125/250VAC 50VDC
短路测试：125VAC*1000A，250VAC*200A
绝缘耐压：1,500VAC持续1分钟
过载能力：10倍额定电流
电压降级：小于0.25V
绝缘电阻：大于500MΩ
端子温升：稳定25℃ 100%额定电流时温升＜65K
回复时间：60秒内复位
回复方式：手动复位
测试标准(恒温25℃)
100% 电流测试：不跳脱
150% 电流测试：1小时内跳脱
200% 电流测试：5~40 秒跳脱
300% 电流测试：1.2~15秒跳脱
|
降额因素 |
|
|
温度 |
校正因素 |
|
60℃ |
*0.5 |
|
50℃ |
*0.6 |
|
40℃ |
*0.72 |
|
30℃ |
*0.85 |
|
25℃ |
*1.0 |
|
20℃ |
*1.1 |
|
10℃ |
*1.25 |
|
最大内阻 |
|
|
3A~4A |
0.120 |
|
5A~6A |
0.075 |
|
7A~8A |
0.050 |
|
9A~11A |
0.025 |
|
12A~13A |
0.015 |
|
14A~16A |
0.010 |
|
17A~20A |
0.008 |
|
21A~25A |
0.007 |
|
26A~30A |
0.006 |
|
31A~40A |
0.005 |
应用范围
小功率发电机
空压机
压缩机
电动车
电动工具
延长线
变压器

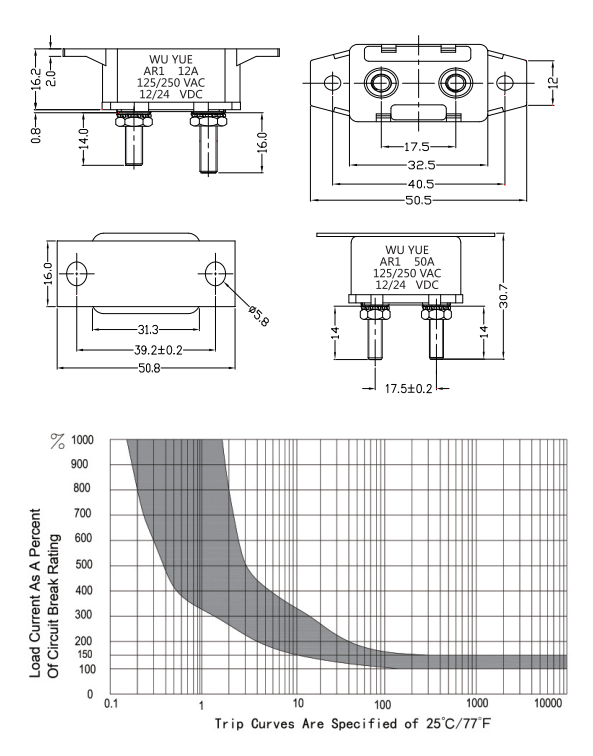

尺寸图和曲线图
